Используемые несущие операторами LTEОбсуждение всего спектра вопросов по сетям LTE и WiMAX

Ответить
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Используемые несущие операторами LTE

Сообщение Skvo »

По аналогии с темой про несущие UMTS предлагаю в эту тему складывать данные про используемые несущие операторов работающих в cтандарте LTE.

Для начала набросал табличку с распределением спектра LTE согласно лицензиям выданным операторам связи:


Данные по использованию несущих:

FDD 2600 (федерально)
3400 (10 МГц) - Теле2
3300 (10 МГц) - Beeline
3200 (10 МГц) - MTS
3100 (10 МГц) - MegaFon
2975 (15 МГц) - Yota 2
2825 (15 МГц) - Yota 1

3048 (20 МГц) - MegaFon (new)
2850 (20 МГц) - MegaFon (new)

TDD 2600
38100 (20 МГц) - MTS
37900 (20 МГц) - MegaFon

TDD 2300
39150 (? МГц) - Основа Телеком (Санкт-Петербург)
39000 (? МГц) - Теле2 (Йошкар-Ола)

LTE 800 (федерально)
6413 (5 МГц) - Beeline
6350 (5 МГц) - MegaFon
6275 (5 МГц) - MTS
6175 (5 МГц) - Теле2
Последний раз редактировалось Skvo Пт, 28-11-2014, 09:46, всего редактировалось 25 раз.
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Сообщение Skvo »

Кстати информацию по сети YOTA подглядел в статистике модема Sierra Wireless MC7710

Информация по параметрам сети можно посмотреть по AT-команде at!gstatus?

Для примера данные по первой несущей YOTA:

Код: Выделить всё

!GSTATUS:
Current Time:  30               Temperature: 42
Bootup Time:   1                Mode:        ONLINE
System mode:   LTE              PS state:    Attached
LTE band:      B7               LTE bw:      15 MHz
LTE Rx chan:   2825             LTE Tx chan: 20825
EMM state:     Registered       Normal Service
EMM connection:RRC Connected

RSSI (dBm):    -85              Tx Power:    2
RSRP (dBm):    -116             TAC:         772A (30506)
RSRQ (dB):     -12              Cell ID:     0F213100 (253833472)
SINR (dB):      2.8

OK
и данные по второй несущей YOTA:

Код: Выделить всё

!GSTATUS:
Current Time: 831              Temperature: 48
Bootup Time: 1                 Mode: ONLINE
System mode: LTE               PS state: Attached
LTE band: B7                   LTE bw: 15 MHz
LTE Rx chan: 2975              LTE Tx chan: 20975
EMM state: Registered          Normal Service
EMM connection:RRC Connected

RSSI (dBm): -48                Tx Power: -5
RSRP (dBm): -79                TAC: 09C5 (2501)
RSRQ (dB): -11                 Cell ID: 03D0A502 (64005378)
SINR (dB): 5.8

OK

P.S. Так как данный модем MC7710 не поддерживает сети LTE TDD (band 38), то подключиться к текущей сети LTE MTC в Москве - невозможно, и данных никаких с его помощью не снять...
В других регионах у МТС все сети LTE будут в обычном стандарте LTE FDD - и данный модем снова придет нам на помощь...
Последний раз редактировалось Skvo Ср, 07-11-2012, 12:56, всего редактировалось 1 раз.
Tnnsider
Начинающий нетмониторщик
Сообщения: 13
Зарегистрирован: Вс, 22-03-2009, 12:00

Сообщение Tnnsider »

Вроде по конкурсу у каждого из Б4 по два комплекта в нижнем диапазоне
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Сообщение Skvo »

Tnnsider писал(а):Вроде по конкурсу у каждого из Б4 по два комплекта в нижнем диапазоне
Второй комплект частот в нижнем диапазоне - выдан Б4 на далекую перспективу...

На текущий момент этот дополнительный диапазон частот (upload 720-750 МГц) и (download 761-791 МГц) с разносом в 41Мгц - в официальных стандартах LTE отсутствует. Данный диапазон сейчас находится на рассмотрении в Международном Союзе Электросвязи в качестве претендента для построения сетей LTE. Если всё пройдет удачно, и этот диапазон согласуют для работы в стандарте LTE, то появление его в официальных стандартах стоит ожидать не ранее 2014 года...
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Сообщение Skvo »

Дополню в этой теме информацию про снятие параметров несущих с помощью модемов. Будет проще собрать статистику для шапки...

Владельцам LTE модемов Huawei E392 можно с помощью AT-комманд увидеть ширину ипользуемой полосы при работе в режиме LTE.
Для определения ширины несущей нужно дать команду AT^LTESCINFO?
В конце ответа будет показано число указывающее на ширину используемой полосы в КГц.

Пример 1: ответ в сети LTE от Yota в Москве:

Код: Выделить всё

AT^LTESCINFO?

^LTESCINFO:428,3,2,15000
В сети Yota - используется полоса 15 МГц, тоже самое выше показывали модемы Sierra Wireless


Пример 2: ответ в сети LTE от МТС в Москве:

Код: Выделить всё

AT^LTESCINFO?

^LTESCINFO:392,4,2,20000
Как видим сеть МТС в Москве использует несущую шириной в 20 МГц. Это максимальная полоса которую можно использовать в сети LTE.
С учетом выделенного диапазона для строительства МТС сети LTE TDD равному 25 МГц - свободных частот в этом диапазоне осталось лишь 5МГц...
Последний раз редактировалось Skvo Чт, 17-01-2013, 15:12, всего редактировалось 1 раз.
Аватара пользователя
Алексей Березин
Администратор
Сообщения: 5289
Зарегистрирован: Вс, 25-01-2004, 05:22
Откуда: Санкт-Петербург
Нетмонитор: Sony Xperia XZ Premium + Discovery 12

Сообщение Алексей Березин »

Skvo писал(а):свободных частот в этом диапазоне осталось лишь 5МГц...
Защитный интервал?
Аватара пользователя
Алексей Березин
Администратор
Сообщения: 5289
Зарегистрирован: Вс, 25-01-2004, 05:22
Откуда: Санкт-Петербург
Нетмонитор: Sony Xperia XZ Premium + Discovery 12

Сообщение Алексей Березин »

Skvo писал(а):
Tnnsider писал(а):Вроде по конкурсу у каждого из Б4 по два комплекта в нижнем диапазоне
Второй комплект частот в нижнем диапазоне - выдан Б4 на далекую перспективу...

На текущий момент этот дополнительный диапазон частот (upload 720-750 МГц) и (download 761-791 МГц) с разносом в 41Мгц - в официальных стандартах LTE отсутствует. Данный диапазон сейчас находится на рассмотрении в Международном Союзе Электросвязи в качестве претендента для построения сетей LTE. Если всё пройдет удачно, и этот диапазон согласуют для работы в стандарте LTE, то появление его в официальных стандартах стоит ожидать не ранее 2014 года...
UMTS Forum applauds Mexico’s adoption of 700 MHz band for mobile broadband

COFETEL decision to follow the harmonised Asia Pacific Telecommunity band plan will drive 4G LTE smartphone take-up


9 October 2012: The UMTS Forum has welcomed Mexico’s decision to adopt the harmonised 700 MHz spectrum band plan for mobile broadband promoted by the Asia Pacific Telecommunity (APT).

The recent decision of Mexican regulator COFETEL to align its spectrum plans with APT follows in the footsteps of Chile, Colombia and Costa Rica. These Latin American countries have now confirmed their decision to allocate the 700 MHz spectrum to mobile broadband, according the APT-700 band plan. Other countries in the region – including Brazil – are yet to confirm their 700MHz band plan for mobile broadband services.

http://www.umts-forum.org/content/view/4552/303/
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Сообщение Skvo »

Алексей Березин писал(а):UMTS Forum applauds Mexico’s adoption of 700 MHz band for mobile broadband

COFETEL decision to follow the harmonised Asia Pacific Telecommunity band plan will drive 4G LTE smartphone take-up


9 October 2012: The UMTS Forum has welcomed Mexico’s decision to adopt the harmonised 700 MHz spectrum band plan for mobile broadband promoted by the Asia Pacific Telecommunity (APT)
В твоей новости рассказывается про азиатский диапазон 700 MHz - это принятый недавно LTE Band 28 (LTE 700 APAC)

Он изначально был выбран для развития cетей LTE в Австралии, Новой Зеландии, Японии и еще несколькими странами азии. Теперь к использованию его планируют присоединиться страны южной америки - Чили, Колумбия, Коста-Рика, Мексика, Уругвай и прочие. Про это как раз и твоя новость...

Диапазон этого азиатского LTE 700 APAC (band 28):
(upload 703-748 МГц) и (download 758-803 МГц) с разносом в 55 Мгц.


А вот к нашему диапазону 700Мгц, который выдали операторам для использования - этот азиатский диапазон отношения не имеет. Вот частоты для сравнения которые выделены операторам для использования в России, и на которые пока ещё только подана заявка на включение в стандарт LTE:
(upload 720-750 МГц) и (download 761-791 МГц) с разносом в 41 Мгц.

Так что планов на использование этого диапазона в России строить рано - как выше и говорил, появление его в стандарте ранее 2014 года ждать не стоит... После появления в стандарте нужно еще добавить пару лет, через которые могут появиться реальные сети в новом диапазоне...
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Сообщение Skvo »

Дополню тему.

Информацию о несущих также можно получить обладателям модема Megafon M100-1.
Для этого посылаем в модем AT-команду AT*QRFINFO?
В ответ получим:
AT*QRFINFO?
*QRFINFO: "LTE",7,2825,15,287,-80,-8,15.6
где,
"LTE" - тип сети
7 - диапазон (band)
2825 - несущая (EARFCN)
15 - полоса (МГц);
287 - PCI;
-80 - RSRP (дБм);
-8 - RSRQ (дБ);
15.6 - SINR (дБ).
Аватара пользователя
Алексей Березин
Администратор
Сообщения: 5289
Зарегистрирован: Вс, 25-01-2004, 05:22
Откуда: Санкт-Петербург
Нетмонитор: Sony Xperia XZ Premium + Discovery 12

Сообщение Алексей Березин »

PCI - это что?
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Сообщение Skvo »

Алексей Березин писал(а):PCI - это что?
Physical-Layer Cell Identity
Аватара пользователя
Алексей Березин
Администратор
Сообщения: 5289
Зарегистрирован: Вс, 25-01-2004, 05:22
Откуда: Санкт-Петербург
Нетмонитор: Sony Xperia XZ Premium + Discovery 12

Re: Используемые несущие операторами LTE

Сообщение Алексей Березин »

Skvo писал(а):YOTA в Санкт-Перербурге использует несущую:
несущая 2950 (частота несущей 2640 МГц), шириной 15 МГц
Переехала на 2975, ширина 15 МГц.
Наличие еще одной несущей в Санкт-Петербурге посмотрю позже.
Аватара пользователя
Алексей Березин
Администратор
Сообщения: 5289
Зарегистрирован: Вс, 25-01-2004, 05:22
Откуда: Санкт-Петербург
Нетмонитор: Sony Xperia XZ Premium + Discovery 12

Сообщение Алексей Березин »

Модем МТС (E392) при потери своей сети (38100) в Москве находит 37900 в разных районах города. При потери и этой несущей уже встает на несущие Скартела 2975, чаще 2825.

Так что TDD сеть МегаФона в Москве - это несущая 37900.
Skvo
Netmonitor.ru team
Сообщения: 156
Зарегистрирован: Пн, 27-12-2004, 22:56
Откуда: Вологда
Нетмонитор: N6120c+S55+GPS+Logger

Сообщение Skvo »

Алексей Березин писал(а):Так что TDD сеть МегаФона в Москве - это несущая 37900.
Ок. Исправил.
Аватара пользователя
Алексей Березин
Администратор
Сообщения: 5289
Зарегистрирован: Вс, 25-01-2004, 05:22
Откуда: Санкт-Петербург
Нетмонитор: Sony Xperia XZ Premium + Discovery 12

Сообщение Алексей Березин »

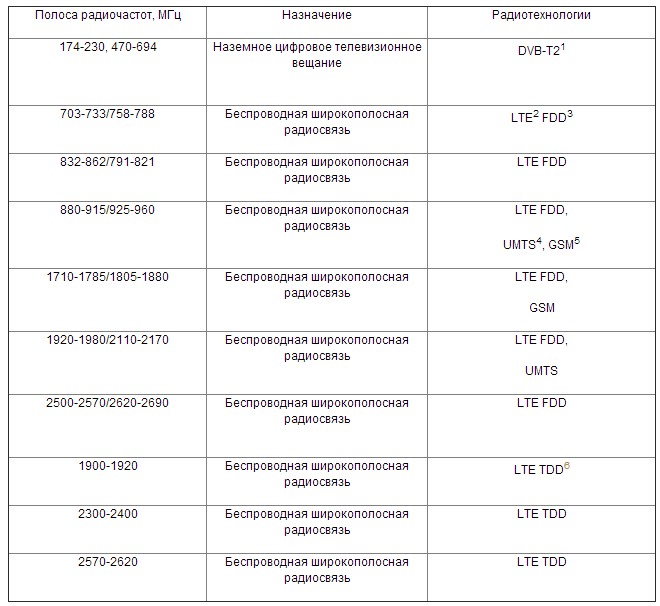

Перечень полос радиочастот, планируемых для использования для оказания услуг подвижной радиотелефонной связи и цифрового телерадиовещания

http://minsvyaz.ru/ru/directions/projects_doc/?id_4=357


1 DVB-T2 (Digital Video Broadcasting - Terrestrial 2) - наземное цифровое телевизионное вещание 2-го поколения (включая телевидение высокой четкости).

2 LTE (Long-term Evolution) - долгосрочное развитие (радиотехнология сухопутной подвижной связи).

3 FDD (Frequency Division Duplex) - дуплекс с частотным разделением каналов.

4 UMTS (Universal Mobile Telecommunications System) – универсальная мобильная телекоммуникационная система поколения 3G.

5 GSM (Global System for Mobile Communications) – цифровая мобильная радиотелефонная связь.

6 TDD (Time Division Duplex) - дуплекс с временным разделением каналов.».
